第二章 MDK在线调试与代码规范

使用在线调试的方式进行STM32程序开发，可以直观实时观察程序中变量的变化情况，快速定位程序逻辑错误。通过设置断点、单步执行、查看寄存器和内存等手段，能够深入分析程序运行状态。在调试过程中，应遵循代码规范，合理命名变量与函数，添加必要的注释，确保代码可读性与可维护性。同时，使用一致的缩进和代码结构，有助于提升团队协作效率，并降低后期维护成本。

2.1MDK强大的在线调试功能

打开上一章的作业答案，即点亮全部小灯的程序的工程文件。然后在Keil软件界面，单击“Start/Stop Debug Session”按钮，软件将自动下载当前最新编译的程序代码，并且进入到调试模式，如图2-1所示。

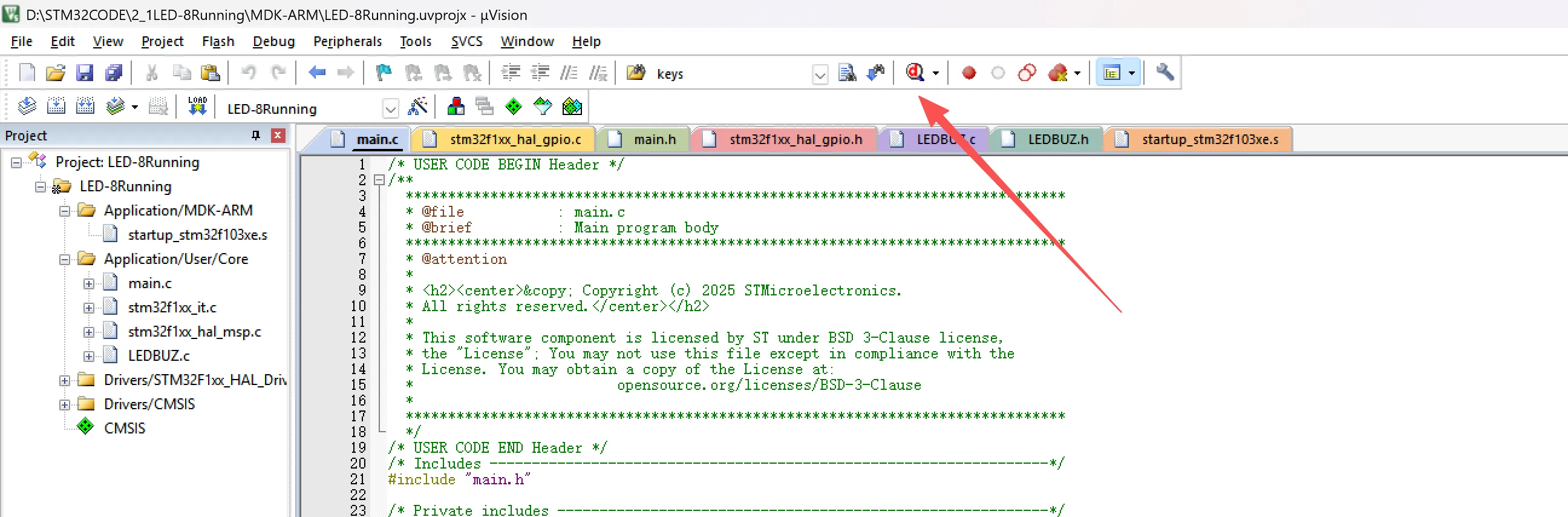

图2-1 进入Keil在线调试模式

Keil在调试模式下，共分为8个区域，如图2-2所示。

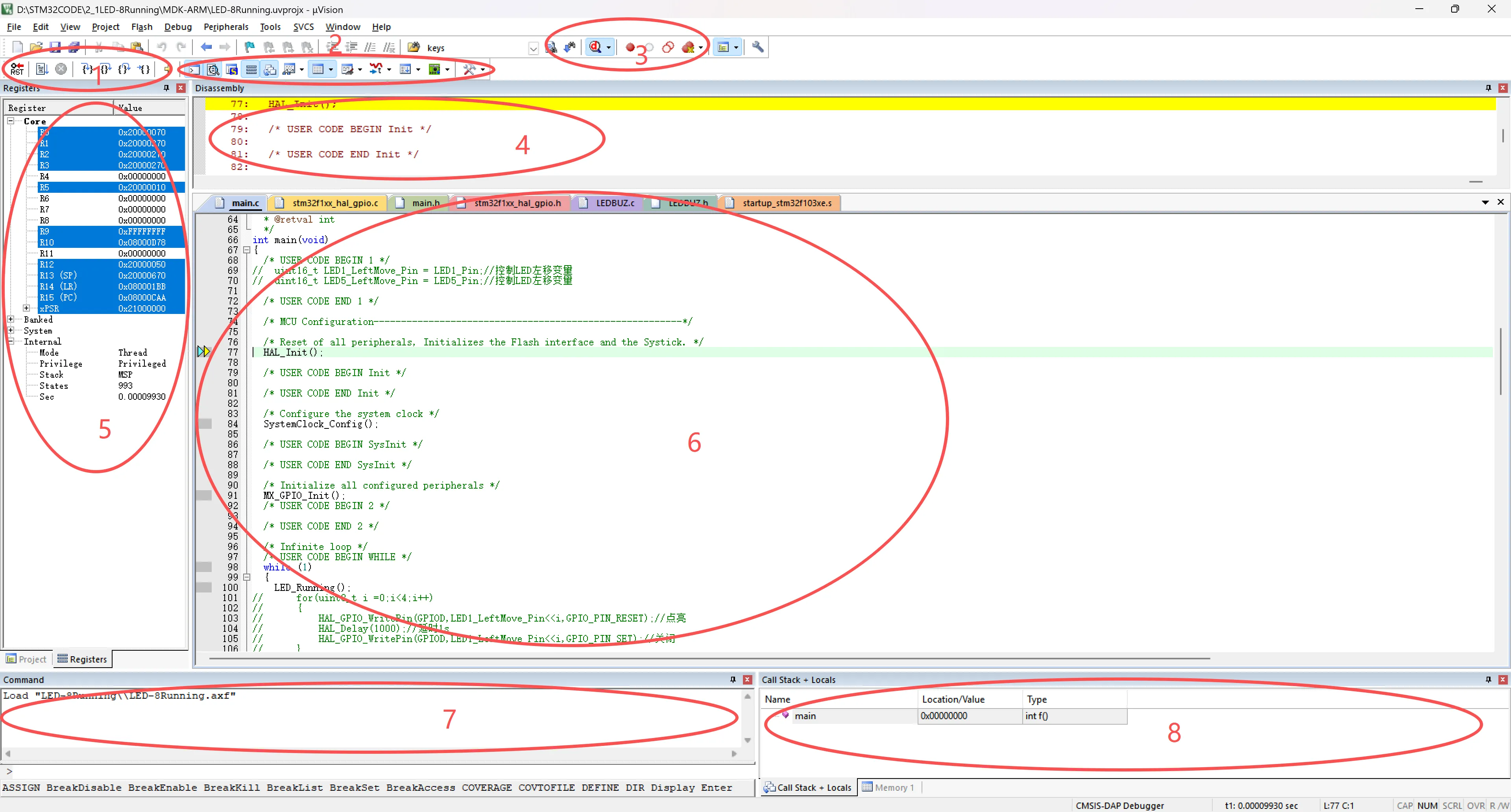

图2-2 调试模式下的窗口信息

图2-1用标记规划了8个区域，其中：

控制程序运行区域，可以实现复位、单步运行、进入函数等操作。
工具快捷方式栏，可以通过勾选，查看内存、变量、单片机外设寄存器数值等。
在线控制区域，可以点击退出在线调试，也可以设置断点、取消断点等操作。
汇编代码界面。
单片机CM3内核的寄存器界面。
程序界面。
信息输出界面。
内存、变量、栈等信息查看界面。

2.2程序单步运行

调试模式下的区域1，从左往右第一个按钮是“复位”，单击它，单片机会自动复位，并停止等待下一步操作；第二个按钮是“全速运行/继续执行”，单击它，会让单片机全速运行/继续执行，直至遇到断点才会停下；第三个按钮是“停止执行”，单击它，能够让程序立刻停止运行。带大括号的这四个按钮分别是“单步执行（遇到函数进入函数）”、“逐步运行（遇到函数跳过函数）”、“跳出运行（跳出本函数）”和“运行至当前光标位置”。最右侧黄色箭头表示让区域6显示程序当前停止的位置，如图2-3所示。

例如在程序95行代码前，单击鼠标在灰色位置添加一个断点，单击“RST”按钮，然后单击“运行”按钮，此时程序运行到95行停止，如图2-4所示。

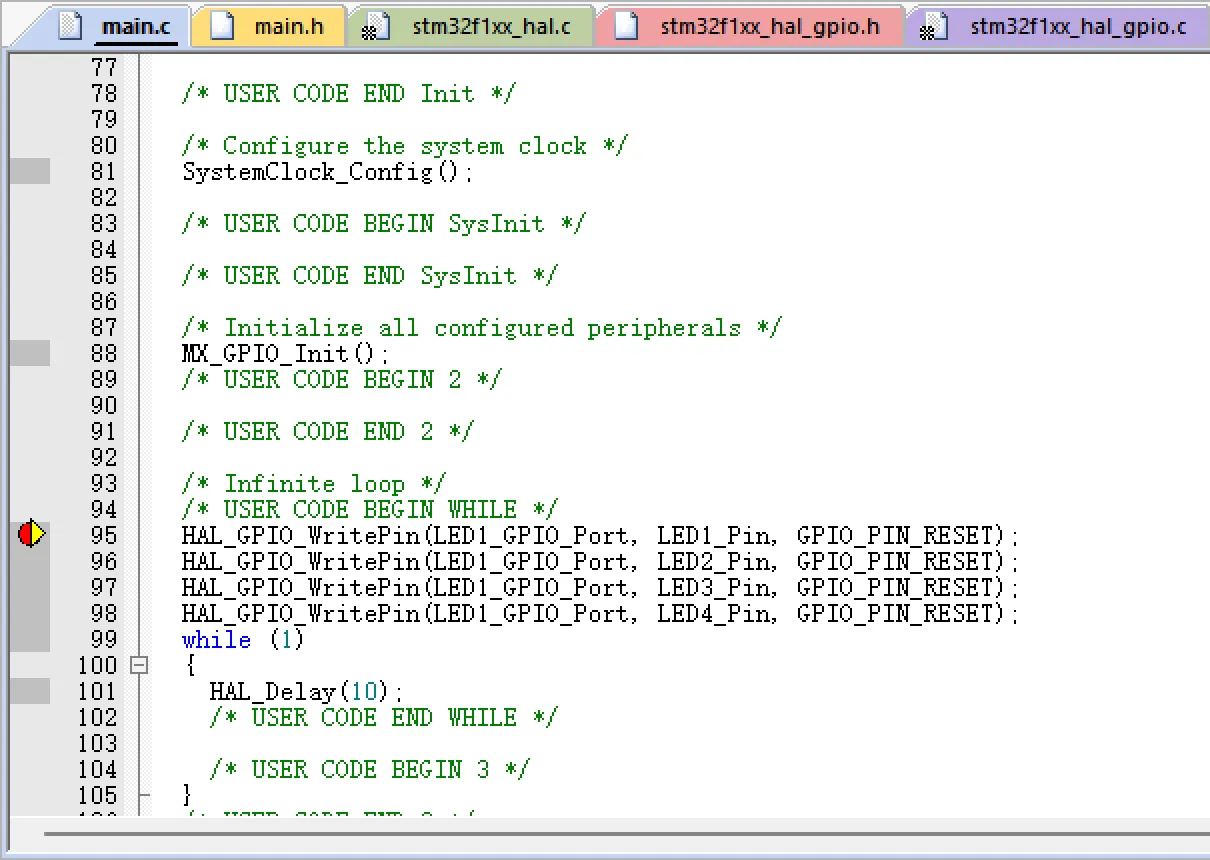

图2-4 程序全速运行状态

如果想进一步查看函数内部的情况，可以点击“进入函数按钮”，窗口就会自动打开函数的实现位置，并且黄色箭头表示当前程序运行在函数的最开始，如图2-5所示。

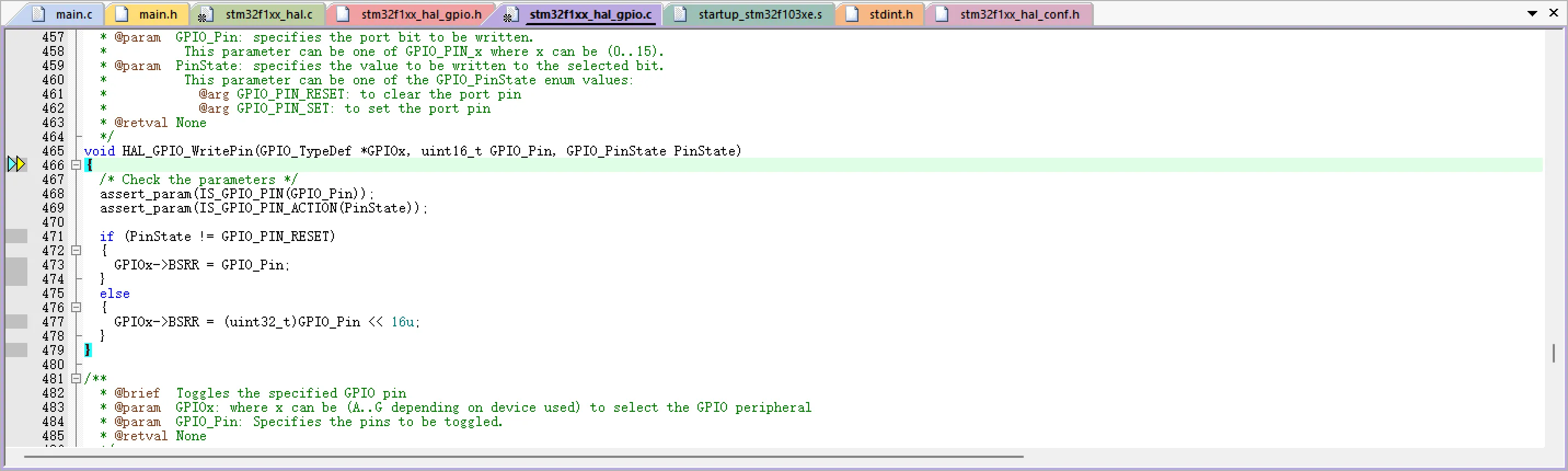

图2-5 程序进入函数

通过单击“逐步运行（遇到函数跳过函数）”或者“跳出运行（跳出本函数）”都可以看到相对应的操作执行。

2.3变量的查看

通过单步调试的目的，如同慢放录像，是为了让高速运行的程序慢下来，以便用户能够逐步观察和解剖其内部状态。当用户将程序停留在某一行代码位置时，光标停留，将鼠标放在此处，就会浮现一个黄色的提示窗口，通过窗口信息可获取变量或者寄存器的值，如图2-6所示，PinState的值是0x00。

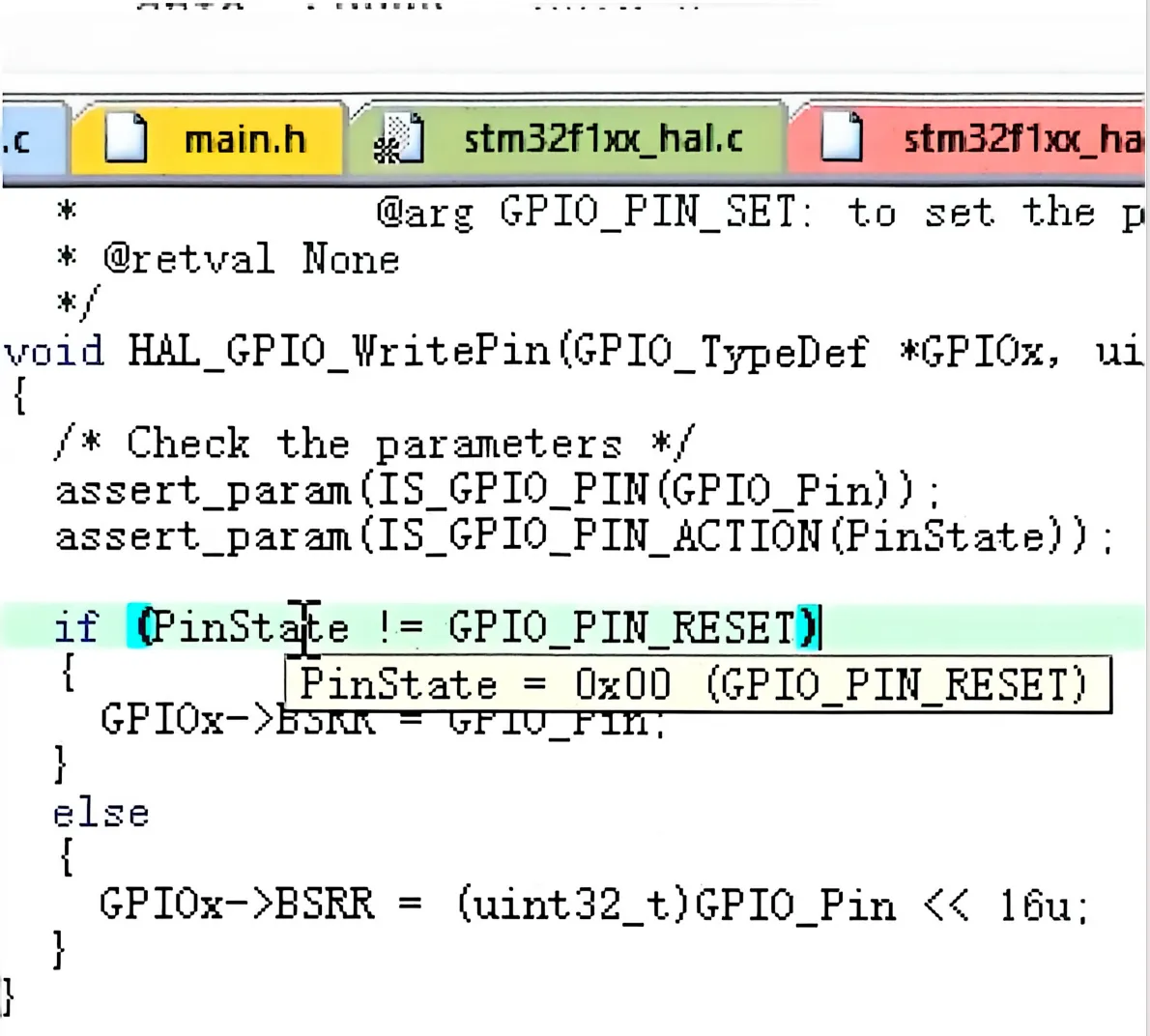

图2-6 查看变量

鼠标右键点击变量“PinState”，然后选择“Add‘PinState’to...”，再选择“Watch 1”，就可以在信息查看窗口（区域8）看到“PinState”这个变量被添加进来。此时程序单步运行，或者停止，都可以在“Watch 1”窗口下查看“PinState”实时值。请注意，要想查看局部变量的值，程序需要停在函数内，如图2-7所示。

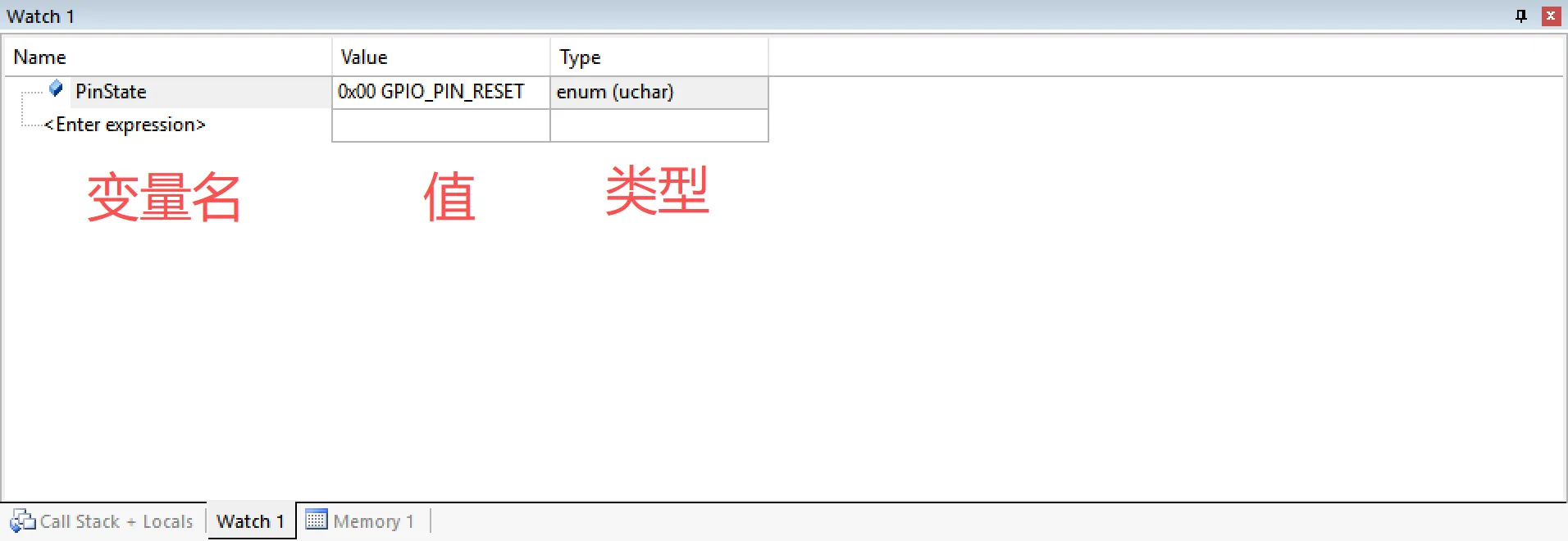

图2-7 信息查看窗口

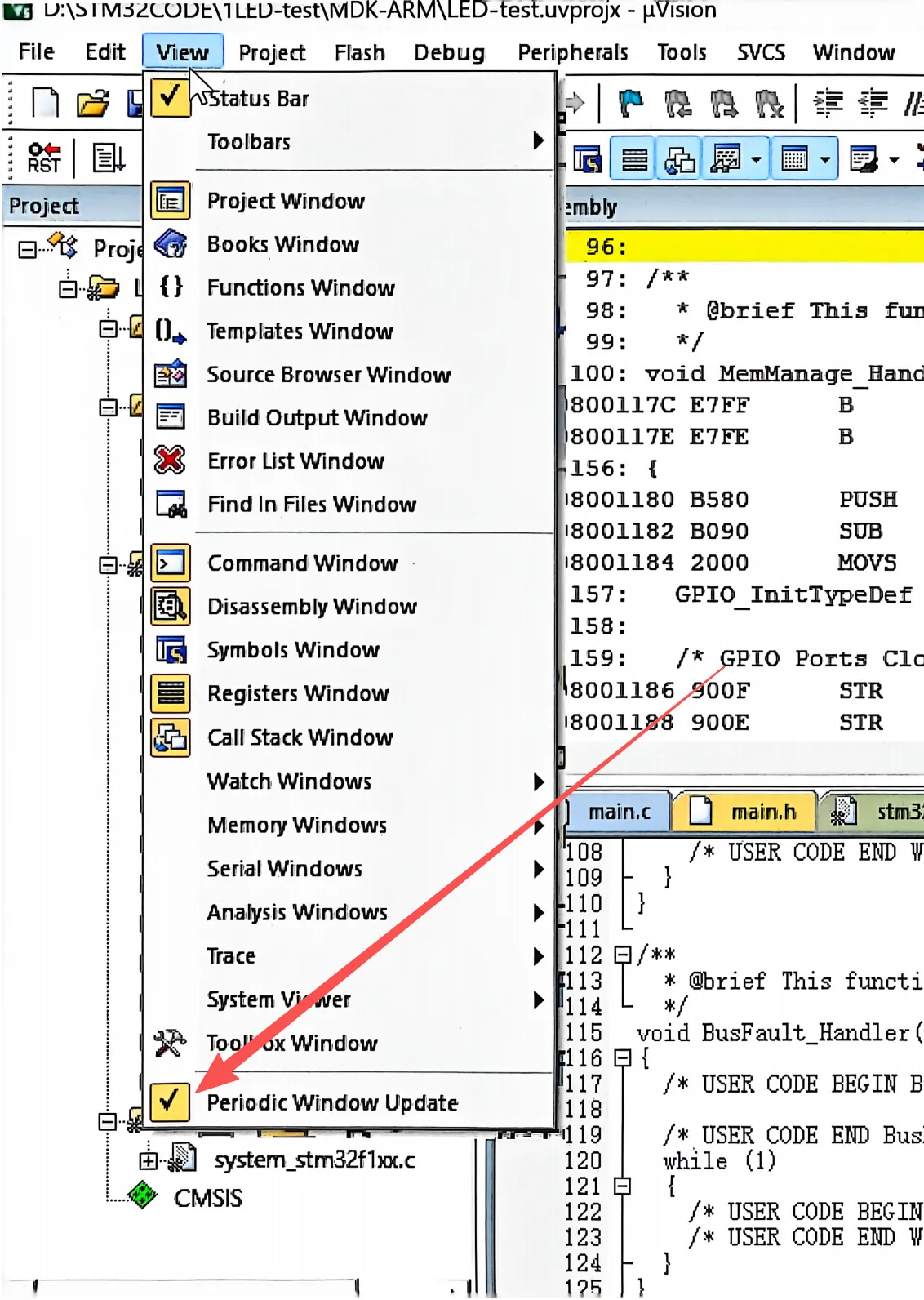

勾选View菜单下的“Periodic Window Update”，变量就会在运行时实时更新，多数情况下查看变量是单步运行时查看，如图2-8所示。

图2-8 实时变量更新配置选项

2.4函数的调用栈

2.4.1栈的概述

可以把栈理解成一个“临时储物架”，这个储物架（栈）是RAM种一块预留的、连续的区域，专门用于存储函数的临时数据，它有以下两个特点：

自动管理：这个储物架的分配和回收是由编译器和单片机硬件自动完成，用户通常不需要去干预。
先进后出：就像弹夹一样，最新压入的子弹压在下方，射击的时候最后压入的子弹被先击发。

2.4.2栈的核心作用

存储函数的局部变量。在函数内部声明的非静态局部变量，它的内存空间就直接在栈上那个区域分配。
保存函数调用的现场。当程序产生函数调用，调用函数结束时，应该返回到调用之前的哪条语句继续执行，这个过程就由栈来协助完成。在跳转到被调用函数之前，单片机自动将返回地址压入栈中，并且还会将一些寄存器或者局部变量的值压入栈中，防止被调用函数修改。函数返回时，单片机从栈中弹出之前保存的地址，加载到程序计数器中，从而跳转回继续执行。
有些情况下，当前函数调用另外一个函数时，当前函数有时候也会将要传递的参数压入栈中，被调用函数再从栈中取出参数。
保存中断上下文。在单片机中，当中断发生时，无论程序当前在执行什么，都必须暂停去处理中断服务程序（ISR），为了确保中断处理完毕能准确恢复被中断的程序，单片机会自动将关键的寄存器的值压入栈中，等ISR执行完成后，再从栈中弹出这些值，恢复现场，继续执行被中断的程序。
当函数的返回值太大的时候，有时候编译器会在栈上开辟一块空间来存放这个返回值。

2.4.3栈的常见问题与注意事项

栈溢出。这是最常见的栈相关问题，当函数调用层级过深或局部变量占用空间过大时，可能导致栈空间耗尽，程序崩溃或行为异常。为避免栈溢出，应合理控制递归深度，减少大尺寸局部变量的使用，并根据系统资源合理配置栈大小。在图2-2的区域8中，点击“Call Stack Locals”这个窗口，可以看到函数调用栈的情况。其中“Location/Value”代表的是函数的栈中变量的位置和值等相关信息，如图2-9所示。

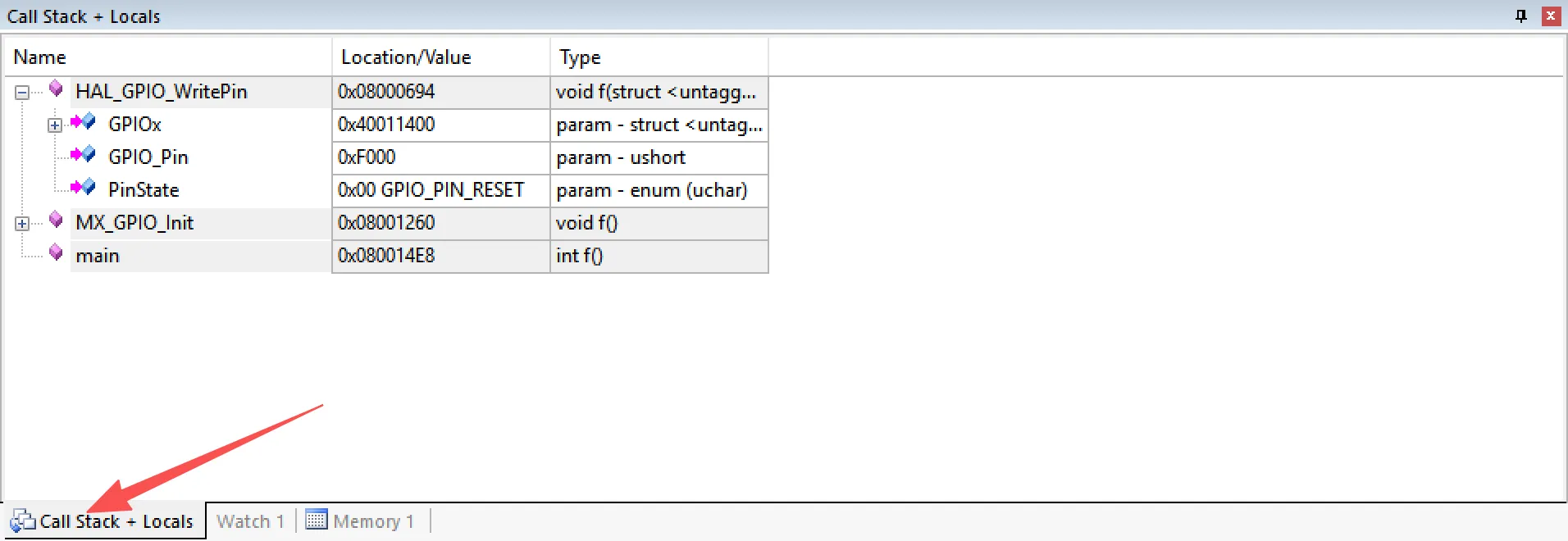

图2-9 调用栈信息

从图2-9中还可以看出，main函数是在最底层，说明是最先压入栈中的，其次是MX_GPIO_Init，最后HAL_GPIO_WriterPin函数在最上层。可以得出结论是main主函数调用了MX_GPIO_Init函数，MX_GPIO_Init函数调用了HAL_GPIO_WriterPin函数。假设有一段代码，程序循环为数组num的每一位进行加1操作，如下所示。

int num[10]={0};
int main(void)
{
    int i=0;
    while (1)
    {
        num[i]=i;
        i++;//数组越界代码
    }
}

这段代码定义的数组只有10个元素，而在main函数执行的时候，i不停进行加1操作，最终会导致数组越界溢出，这个时候会产生一个严重错误中断HardFault_Handler。首先点击程序暂停，可以看到汇编代码中黄色箭头位置，鼠标点击对应的函数名字MemManage_Handler(void)，在C语言窗口就会自动定位到该C语言函数的位置HardFault_Handler（void）。 HardFault_Handler的“HardFault”代表的是严重错误，而“Handler”是处理程序的意思。“Handler”本身有“操作者”、“处理函数”“处理程序”等意思，意思是对应“HardFault”的处理函数。在操作系统或者某些程序语言中，Handler本身可以理解成像指针一样的东西，一旦发生对应事件需要调用某些对应功能的函数或者内存。“HardFault_Handler”的意思是一旦发生严重错误，就进入严重错误处理函数，一般这种函数是系统的库函数。 HardFault_Handler错误最常见的就是栈溢出等内存处理错误。打开“Call Stack Locals”窗口，可以看到栈的使用情况，并且可以看出是main函数在运行过程中出现的错误。通过仔细查看main函数可以发现i如果一直加，就会超出数组的边界，如图2-10所示。

图2-10 栈错误查找通过修改main函数程序就可以解决这个问题。但是细心的读者是否发现，错误出现时，i的取值已经来到了16356，远远超越了数组的边界，达到了栈的RAM边界才引发这个严重错误的中断。如果用户的程序比数组边界大，但是没有达到栈的边界，依然不会引发这个错误中断。当数组越界修改了其他变量的内容，就会导致程序不受控制，此时依然可以通过查看栈的情况，比如但不观察i的取值来了解程序运行的情况，最终查找到问题所在并且解决问题，如图2-11所示。

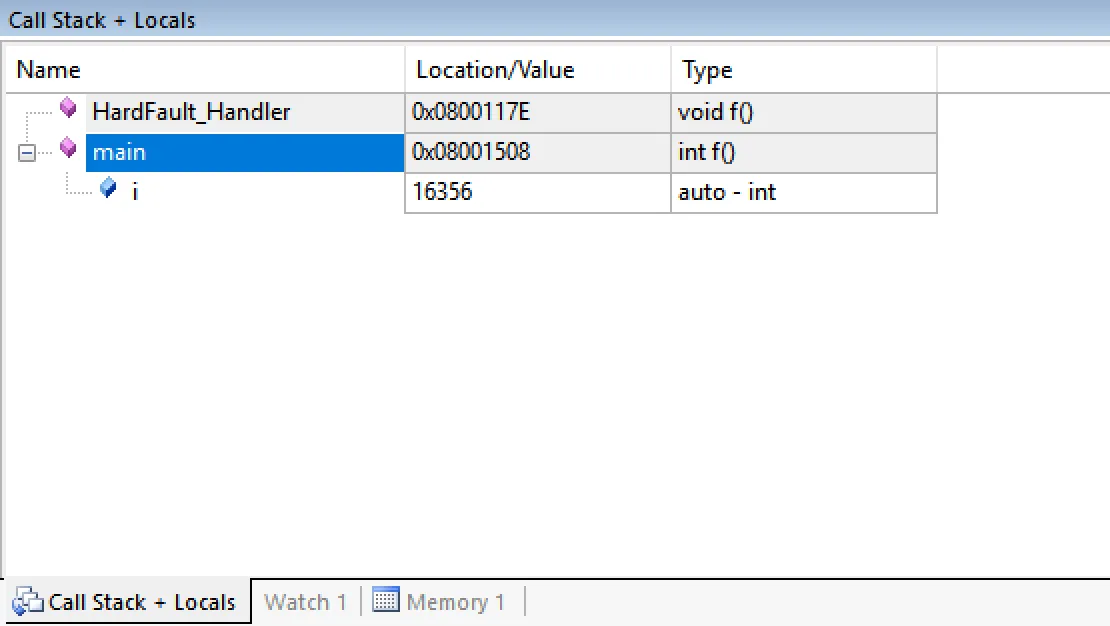

图2-11 栈数据查看

在程序中的num这个数组名位置点右键，将其添加到Watch1窗口，可以看到数组内的变化情况，也可以将数组的地址0x2000070复制到内存查看器Memory1中查看具体情况，如图2-12所示。

图2-11 通过Watch窗口查看变量的值通过Memory1窗口可以看到数组后边的内存数据也被越界更改了（int类型数组num的每个元素占4个字节）。所以在使用数组或者指针等操作时，一定要考虑其安全性，避免越界的情况发生，如图2-12所示。

图2-12 通过Memory1窗口查看单片机内存情况 2.5外设寄存器查看单片机的内部外设值的情况也可以通过“view”菜单下的“System Viewer”窗口，或者直接点击“System Viewer”窗口图标，就可以实时查看单片机相关内部外设的寄存器的值，如图2-13所示。

图2-13 System Viewer窗口寄存器如果点击GPIO下的GPIOA图标，就可以看到GPIOA的寄存器情况，如图2-14所示。

图2-14 GPIOA寄存器情况 2.6CubeMX生成的HAL工程代码规范 CubeMX生成的工程，一般分为以下几个组别，如图2-15所示。其中“APPlication/MDK-ARM”存放STM32的启动文件，“APPlication/User/Core”存放用户的代码，“Dirvers/STM32F1XX_HAL_Dirver”存放HAL库的驱动代码，“Dirvers/CMSIS”用于存放系统初始化文件。

图2-15 CubeMX生成的工程代码文件列表 2.6.1startup_stm32f103xe.s 这个文件是STM32的启动文件，使用汇编语言编写的。这个文件包含了STM32启动初始化和中断向量如何等信息，通常情况下，用户不必要修改和关注这个文件的内容。 2.6.2main.c main.c文件主要存放main函数和内部外设的初始化函数，这也是用户代码实现的主要文件。可以看到在CubeMX生成的代码中，包含了大量的注释，并且置顶了多个位置让用户使用，如下所示。

/*Includes-------------------------------------------------------------*/
#include "main.h"

/*Private includes-----------------------------------------------------*/
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

/*Private typedef------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/*Private define-------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */

/*Private macro--------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/*Private variables----------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

请注意，用户的功能程序代码必须写到/* USER CODE BEGIN XXX */和/* USER CODE END XXX */之间，如果不这样做的话，重新打开CubeMX添加新的一些引脚或者外设配置，CubeMX重新生成代码时会把用户代码之外的全部清除掉，代码区域注塑如表2-1所示。表2-1 用户代码区域解析

区域	解释	举例
Private includes	私有头文件区	`#include <stdlib.h>`
Private typedef	私有数据类型区	`typedef unsigned int uint32_t;`
Private define	私有定义区域	`#define USE_FREERTOS 1`
Private macro	私有宏区域	`#define MAX(a, b) (((a) > (b)) ? (a) : (b))`
Private variables	私有全局变量	`int buff[10];`

2.6.3 stm32f1xx_it.c

这个文件中有很多类似void XXXX_Handler(void)的函数，这个函数与51单片机的中断函数void InterruptTimer0() interrupt 1是类似的。在51单片机中，编译器通过识别“interrupt”这个关键字来确认这个函数是中断函数，链接的时候，通过“1”进行函数地址链接。在STM32的中断程序中，HAL库已经将所有的中断进行接管，并且做了一定的处理机制，用户处理中断时，只需要在自己的文件中编写对应的回调函数（通过函数指针调用函数）。

2.6.4 stm32f1xx_hal_msp.c

这个文件是告诉HAL库关于硬件的配置和连接方式，需要如何初始化。它是HAL库实现硬件底层驱动的文件。由于用户在CubeMX里已经配置了时钟、IO引脚等功能，因此这部分代码是由CubeMX图形界面配置完成后自动生成的。

2.6.5Drivers/STM32F1xx_HAL_Driver

这个文件夹下的文件是STM32F1系列单片机所有外设的通用驱动库。它提供了操作外设的标准化函数接口（API），不关心具体电路连了哪个引脚，哪个时钟源，他关注的是外设本身的功能操作。这个文件夹可以理解是ST官方提供的“武器库”，他提供了各种外设（枪、炮，雷达）的操作接口（API）。只是告诉用户都有什么武器和基本操作方法，但是不告诉用户哪把枪装什么子弹（引脚），放在哪个位置上。

而“stm32f1xx_hal_msp.c”就是用户的“部署方案”，用户或者用程序，或者用CubeMX图形界面来部署哪个功能配置在哪个“枪”或者“炮弹”上（引脚配置），用的什么瞄准镜（中断有优先级）等等。

2.7规范代码编写

在CubeMX生成的HAL工程文件当中，用户编写代码需要遵循以下三个规范：

不修改HAL_Driver文件夹下的HAL库源代码，只在APPlication文件中进行修改。
修改main.c、stm32f1xx_it_.c、和stm32f1xxx_hal_msp.c文件时，遵循注释规范的位置，防止后续增加新功能时导致代码丢失。
用户自己的代码文件可以创建新的分组。

2.8课后作业

熟练掌握Keil软件在线调试功能。
了解HAL工程文件对应的功能。使用在线调试的方式进行STM32程序开发，可以直观实时观察程序中变量的变化情况，快速定位程序逻辑错误。通过设置断点、单步执行、查看寄存器和内存等手段，能够深入分析程序运行状态。在调试过程中，应遵循代码规范，合理命名变量与函数，添加必要的注释，确保代码可读性与可维护性。同时，使用一致的缩进和代码结构，有助于提升团队协作效率，并降低后期维护成本。
